산업용 합성수지

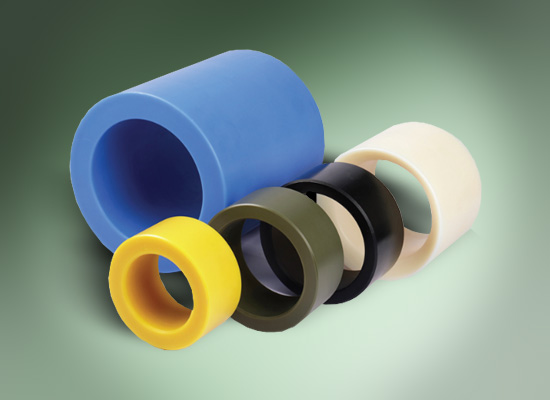

MC NYLON PIPE
개요
각종산업용 파이프규격 및 특징
· 복열배치 원심주조 방식· 표준길이는 1,220mm, 그러나 2,000mm까지 생산가능
· 특수 색상, 특수 그레이드 생산가능
파이프 몰드 규격표
| 호칭경 (Ø) | 외경 (Ø) | 내경 | 표준길이 | 표준색상 | |
| 최소 | 최대 | ||||
| 100 | 105 | 60 | 80 | 1,220 | BLUE IVORY BLACK |
| 110 | 114 | 60 | 90 | ||
| 120 | 122 | 70 | 100 | ||
| 130 | 133 | 70 | 110 | ||
| 140 | 142 | 80 | 120 | ||
| 150 | 153 | 80 | 130 | ||
| 160 | 163 | 90 | 140 | ||
| 170 | 173 | 90 | 150 | ||
| 180 | 184 | 100 | 160 | ||
| 200 | 204 | 100 | 180 | ||
| 220 | 224 | 110 | 200 | ||
| 230 | 234 | 110 | 210 | ||
| 240 | 245 | 130 | 220 | ||
| 250 | 254 | 130 | 230 | ||
| 260 | 264 | 150 | 240 | ||
| 280 | 284 | 150 | 260 | ||
| 300 | 305 | 170 | 280 | ||
| 325 | 329 | 170 | 300 | ||
| 350 | 357 | 170 | 330 | ||
| 400 | 409 | 180 | 380 | ||
| 450 | 460 | 200 | 430 | ||
| 500 | 515 | 250 | 480 | ||
| 550 | 565 | 250 | 520 | ||
| 600 | 620 | 300 | 570 | ||
재료선정표
모바일에서는 표를 좌,우로 드래그 해주세요.
| 품종 | MC 나일론 | 아세탈코플리머 | ||
| MC901 청색 / MC907 상아색 | MC-R6 | POM-C | ||
| 연속사용온도 | 고온(℃) | 120 | 120 | 95 |
| 저온 (℃) | -40 | - | -60 | |
| 내약품성 | 기름 | ○ | ○ | ○ |
| 산 | × | × | △~× | |
| 알칼리 | ○~△ | ○~△ | ○ | |
| 유기용제 | ○ | ○ | ○ | |
| 식품위생법 | 적합 | - | 적합 | |
| 내수 증기성 | × | × | × | |
| 내수성 | △ | △ | ○ | |
| 내마모성 W : 슬라이드 마모 A : 긁힘 마모 |
가혹한 사용조건에서 W, A 모두 우수 | 가혹한 사용조건에서 W, A 모두 우수 | 양호 | |
| 치수 안정성 | 약간 떨어짐 | 약간 떨어짐 | 양호 | |
| 내충격성 | 양호 | 양호 | 양호 | |
| 재료특성 | 내마모성·자기윤활성이 우수 엔지니어링 플라스틱으로서 가장 폭넓게 사용 가능 대형소재를 쉽게 입수 가능 |
MC에 도전성을 부여한 소재 내마모성·자기윤활성 본래의 MC의 특성을 유지 |
흡수성이 적고 강도가 있다. 내피로성에 좋다. 범용적인 기계 부품용 소재. 절삭 가공성이 양호 |
|
| 주요 산업 분야 | 건설기계, 산업기계, 운송기계, 철강기계 |
IC관련, 수용성 자동차 도장 SYSTEM, LCD산업, 운송기계 |
식품가공기계, 포장기계, 자동판매기, 수송기계 |
|
물성표
| 품종 | MC 나일론 | POM-C Nat / POM-C Bk | U-PE100 | ||
| 항목 | 단위 | MC901 청색 MC907 상아색 |
|||
| 비중 | g/㎠ | 1.15~1.17 | 1.41 | 0.94 | |
| 인장강도 | MPa(㎏f/㎠) | 78~96(800~980) | 61(620) | 31(320) | |
| 신장률 | % | 10~50 | 40 | 500 | |
| 인장탄성률 | MPa(103㎏f/㎠) | 2942~3432(30~35) | 2824(28.8) | - | |
| 압축강도 | 항복점 | MPa(㎏f/㎠) | 92~103(940~1050) | - | - |
| 5%변형 (10%변형) |
MPa(㎏f/㎠) | 92~95(940~970) | 103(1050) | 20(200) | |
| 굴곡강도 | MPa(㎏f/㎠) | 96~110(980~1120) | 89(910) | 20(200) | |
| 굴곡탄성률 | MPa(103㎏f/㎠) | 2942~3530(30~36) | 2589(26.4) | 883(9) | |
| IZOD Notched 충격치 | J/m(㎏f·㎝/2.54㎝) | 35~50(9~13) | 74(19.1) | - | |
| 록크웰 경도 | R-Scale | 115~125 | 119 | 52 | |
| Shore 경도 | D type | 84~86 | 78 | - | |
| 융점 | ℃ | 220~223 | 165 | - | |
| 열변형 온도 | 0.445MPa (4.6㎏f/㎠) |
℃ | 200~215 | 158 | 89 |
| 1.820MPa (18.6㎏f/㎠) |
℃ | 160~200 | 110 | 54 | |
| 선팽창계수 | ×105/℃ | 9.0 | 9.0 | 20.0 | |
| 흡수율 | (수중, 평형) | % | 5.5~7.0 | 0.7 | - |
| (수중, 24hrs) | % | 0.5~1.0 | 0.22 | - | |
| 체적고유저항 | Ω·m(Ω·m) | 4.2×1013(4.2×1015) | 1×1012(1×1014) | >1011(>1013) | |
| 절연파괴전압 유전율 106㎐ 유전정접 106㎐ |
㎸/㎜ - - |
18~22 3.7 0.02 |
20 3.7 0.007 |
- - |
|
| 연소성 | - | V-2 | HB | - | |
