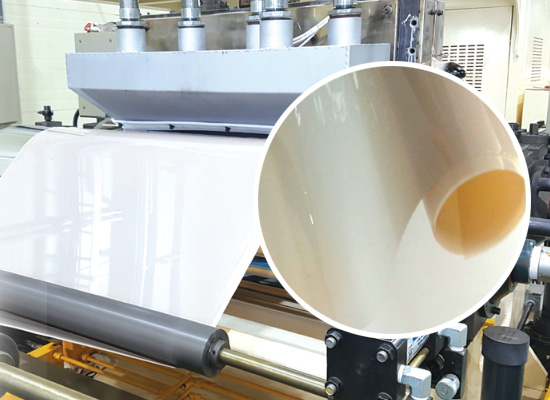

PEEK필름


개요 및 특징

PI, PEI 및 PTFE와 같은 기존의 고성능 엔지니어링 플라스틱 필름보다 우수한 고성능 열가소성 필름입니다. 우수한 내열성 (260도까지 연속 사용)-인장 강도, 트레드 강도 및 내마모성이 우수하고 흡습성이 낮으며 내화학성이 우수합니다.


용도

응용분야에는 다양한 LCD 유리 연마 프레임, 실리콘 웨이퍼 캐리어 및 웨이퍼 전사 테이프가 포함됩니다. 반도체 제조, CD/DVD 모터 와셔, 스피커 콘, 태양 전지, TFT-LCD 등. 롤 전자 부품 및 플렉시블 디스플레이와 같은 전자 부품, 자동차 가스켓, 에어백 구성 요소에 적용 가능. 항공기 기체의 절연 필름 또는 접착 테이프에 적용.

규격


필름 Grade:PEEK(NAT)

두께(m/m) 폭(m/m)
0.03 ~ 1.2 600 ~ 650



재료선정표

품종 ABS PEEK 기본 그레이드 ULTEM
PEEK-1000 UL-1000
연속사용온도 고온(℃) 85 250 170
저온 (℃) -40 -50 -
내약품성 기름
알칼리 ○~×
유기용제
식품위생법 적합 적합 적합
내수 증기성
내수성
내마모성
W : 슬라이드 마모
A : 긁힘 마모
우수 양호 떨어짐
치수 안정성 우수 양호 양호
내충격성 우수 보통 떨어짐
재료특성 저온 내충격성 및 내크랙성이 우수하다.
가공변형이 없다.
접착이 용이하다.
내열성·내약품성이 뛰어난 슈퍼 엔지니어링 플라스틱.
고온에서의 기계적 특성이 뛰어나다.
고온에서 고강도.
전기적 특성이 뛰어나다.
내마모성은 그리 좋지않다.
주요 산업 분야 모델제작용 소재 반도체·LCD산업,산업기기, 이화학기기 식품기계, 의료기기, 전기절연재, 단열재

물성표

품종 PEEK ULTEM ESD플라스틱 소재
항목 단위 PEEK-1000 UL-1000 ESD225
비중 g/㎠ 1.32 1.27 1.33
인장강도 MPa(㎏f/㎠) 98(1000) 124(1260) 42(430)
신장률 % 20 23 15
인장탄성률 MPa(103㎏f/㎠) - - 1500(16)
압축강도 항복점 MPa(㎏f/㎠) - - -
5%변형
(10%변형)
MPa(㎏f/㎠) 119(1210) 118(1200) 44(450)
굴곡강도 MPa(㎏f/㎠) 170(1730) 157(1600) 49(500)
굴곡탄성률 MPa(103㎏f/㎠) 4021(41) 3040(31) 1370(14)
IZOD Notched 충격치 J/m(㎏f·㎝/2.54㎝) 77(20) 42(11) 77(20)
록크웰 경도 R-Scale 120 128 111
Shore 경도 D type 105 116 55
융점 340 - 165
열변형 온도 0.445MPa
(4.6㎏f/㎠)
- 210 -
1.820MPa
(18.6㎏f/㎠)
150 200 106
선팽창계수 ×105/℃ 5.0 5.6 15
흡수율 (수중, 평형) % 0.5 - 5.0
(수중, 24hrs) % 0.14 0.25 0.8
체적고유저항 Ω·m(Ω·m) 1014(1016) 1015(1017) 108~1010
(1010~1012)
절연파괴전압
유전율 106㎐
유전정접 106㎐
㎸/㎜
-
-
19
3.3
0.003
33
3.15
0.0013
-
-
연소성 - V-O V-0.5V HB
